Dual Way Bidirectional Brushed Electric Speed Controller 40A x 2

仕様:
-適応電圧: 6v-15v (高電圧を使用しないでください、5 / 6秒は数秒で燃える可能性があります)
-795 775 540 550 380 390大電流モーター使用可能
-Current: シングルフォワード40a、リバース20a
ボードサイズ: 54x48mm重量: 55g (ワイヤー、ヒートシンクを含む)
シリコンモーターワイヤー16awg長さ18cm
順方向と逆方向を識別する方法
1) レシーバーのスロットルチャンネルがステアリングギアに変更されました。 オイルを押すと、上から下に見てステアリングギアが反時計回りに回転します。
2) 当社のpwmテスターを使用してテスト用レシーバーを接続し、燃料値の増加はプラスです)
リモコンの中間点はpwm 1500us (+ 50 -50) に固定され、実行は自動的に900-1100と1900-2100に調整されます。
中心点から開始します (電源オン時に1回のビープ音、中心点1500で2回のビープ音が表示されます。escが開始されます)
安全とモーター保護のため、制御不能な保護 (信号損失 (事故で信号線が切断された)) スロットルを中央に戻して再度ロックを解除する必要があります
パワーダウン保護:
電源電圧が4v未満、esc再起動保護 (例: 高電流放電、低パフォーマンスバッテリー電圧低下が大きすぎる、esc保護、保護後にモーターが停止する、モーターが中央点に戻るとバッテリー電圧が回復し、モーターが再びロック解除されるのを聞く)
受信およびステアリングギア電源のニーズを満たすためのbec出力5vmax 3a
過熱保護 (90度の過熱により、ESCは出力を停止し、冷却後に回復します)
閉じた環境で使用する場合は、ヒートシンクを改造して取り付けるか、ボード全体を熱伝導性シリコングリースでシールすることができます。これは防水性と消音性です。
混合制御デバッグのキーポイント
-最初に、順方向モーターと逆方向モーターが同じ方向にあることを確認してください。 (モーターが正しく回転していない場合は、モーターの後ろの + ステージワイヤーを交換してください)
-方向を調整します。予想と異なる場合は、リモコンが逆になる可能性があります。元に戻します。
Escsはブランドメーカーからコンポーネントを直接調達、二重銅厚
デュアルミックスescには以下のモードがあります。 :
-混合制御モード (スロットル/ステアリングモードの両方): 2または3チャンネル (2チャンネルは自動的に中央に戻るため、2チャンネルが推奨されます) 速度差ステアリング、スロットル比100% 、ステアリング比100% 、ステアリング優先度を制御するための1チャンネル (または4チャンネル)。 適しています: タンク (このモードでは、銃制御はタンクを再生できます) 、4輪駆動トロリー (apmをインストールできます)

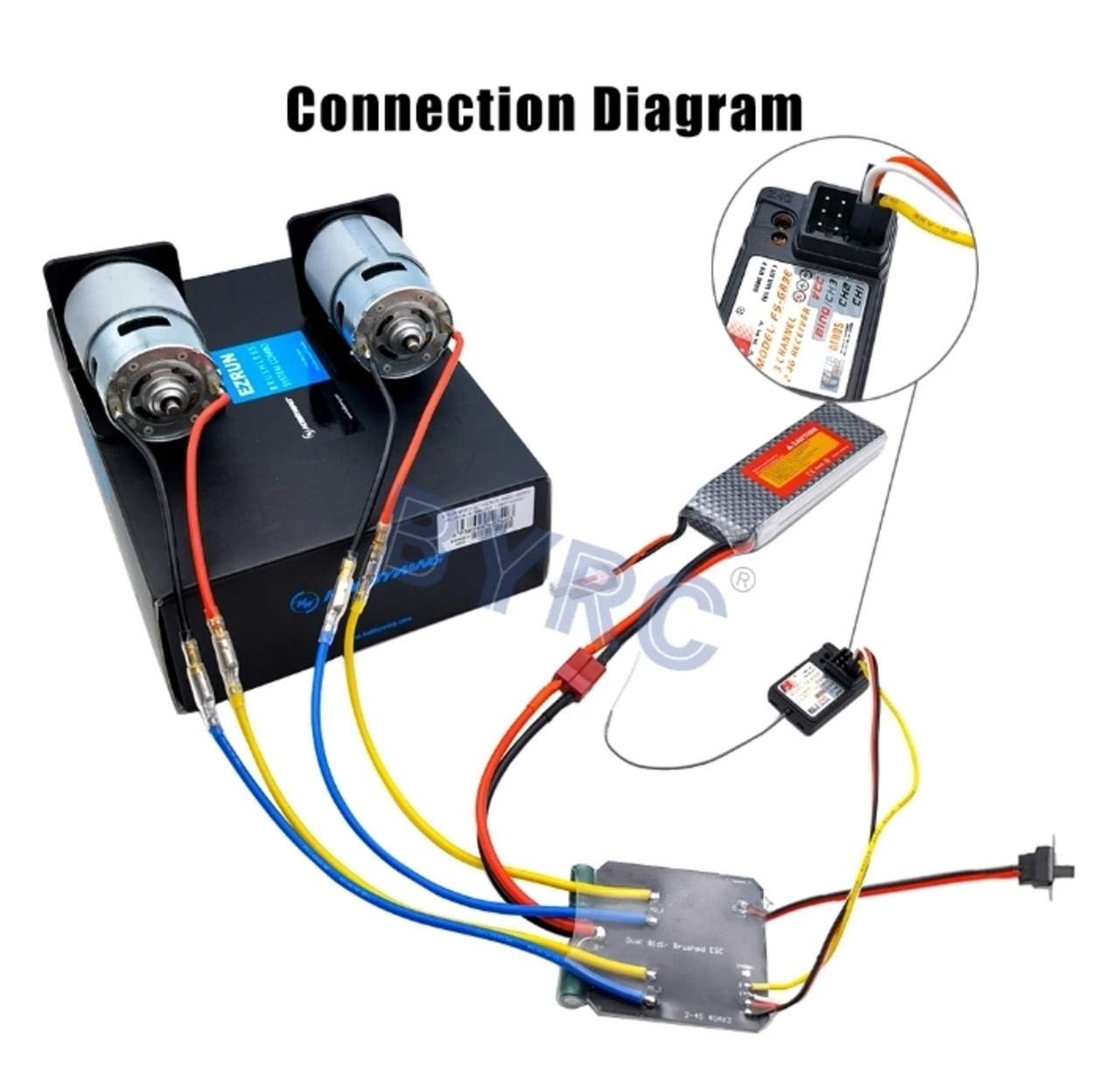

-Two-way independent: 2つの独立したescsと同等です (実際のタンクをシミュレートする場合は、入力端の白い3本の線は受信機スロットル (3チャンネル) に接続され、黄色の1本の線は受信機2チャンネルに接続されます。 Henglongのタンクも混合制御モードです。
双方向同期: 混合制御モードでは、単一の黄色のワイヤーを接続しないでください。双方向モーター出力が一致します。
以下に示すように、ボードの背面の右側にj1はんだジョイントがあります。 溶接後、デュアル独立モードになります (はんだジョイントの横にindepが印刷されている間、つまり独立しています)。
