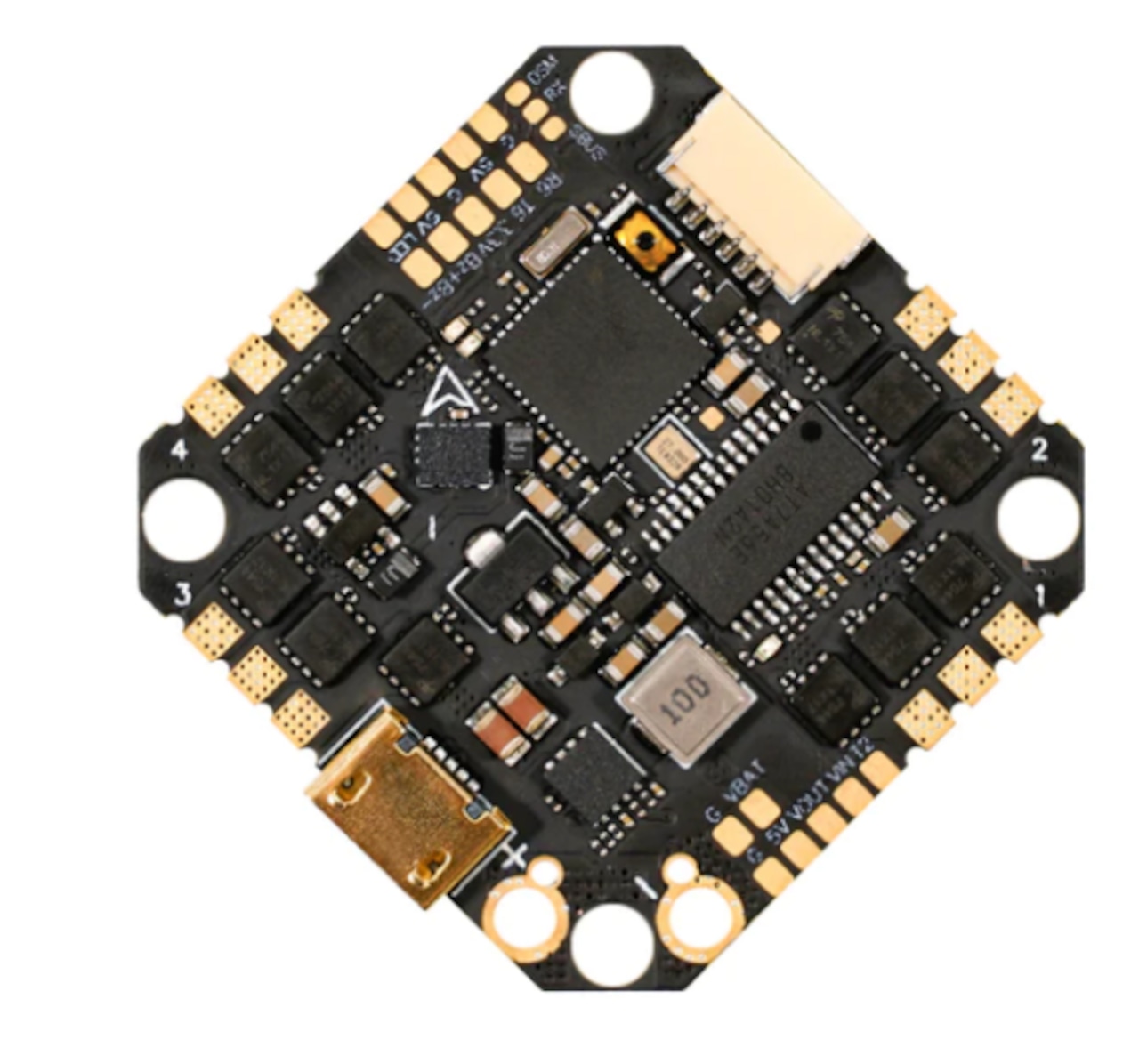

[01040011-1]F411 4S 20A Toothpick Brushless Flight Controller V5 BLHeli_S (BMI270)

F411 チップの継続として、V5 FC ボードは、F4 20A V3 FCボード. F411 4S 20A つまようじブラシレス フライト コントローラー V5 は、V3 ボードの MPU6000 の代わりに BMI270 ジャイロを採用しています。
レシーバーと HD デジタル VTX 用の 2 つのプラグ アンド プレイ ポートが統合されているため、取り付けが簡単で、はんだ付け作業が少なくて済みます。
さらに、このボードは、高品質の PCB 材料と強化された製造プロセスのおかげで、耐久性に優れた価値のある製品です。

箇条書き
はんだ付け用の大きなパッドを使用すると、外部電子機器を簡単にはんだ付けできます。さらに、V5 ボードには、レシーバーと HD デジタル VTX 用のプラグ アンド プレイ ポートが搭載されており、はんだ付け作業が少なくて済み、取り付けが簡単です。
高品質の MOSFET が F411 4S 20A FC V5 に適用され、20A の連続電流を処理し、25A のピーク電流に達します。
モーターのはんだパッドは、厚い銅とエッジ メッキ技術によって強化されており、モーターのより多くの電流に対してより低い抵抗を可能にします。
F411 4S 20A FC V5 は UART ポート レイアウトを予約しており、UART1 は RX 用、UART2 は DJI OSD またはアナログ VTX 用、UART6 は予備の使用用であり、パイロットがはんだ付けするのにより便利です。
25.5*25.5mm フープ取り付けパターンが付属しており、このボードはつまようじドローンとシネマティック フープ クワッドコプター フレームの両方に追加できます。パボ25とXナイト 35.
仕様
フライトコントローラー

CPU: STM32F411CEU6 (100MHZ)
6 軸: BMI270 (SPI 接続)
取り付けサイズ: 25.5*25.5mm (M2 防振ゴムダンパーあり)
FC ファームウェア: betaflight_4.3.x_BETAFPVF411
OSD：Betaflight OSD内蔵（OSDチップ：AT7456E）
受信機: SBUS/CRSF/DSMX 受信機
BEC: 5V 3A
内蔵電流センサー
重量: 8.15g
ESC

ESC チップ: SILABS EFM8BB21F16G-C
D-shot150、D-shot300、D-shot600、Oneshot125、Multishot、PWMをサポート
入力電圧: 2S-4S Lipo
連続電流：20A
ピーク電流: 25A
ファームウェア: G_H_20_REV16_7.HEX (デフォルト BLHeli_S)、BLUEJAY (オプション)

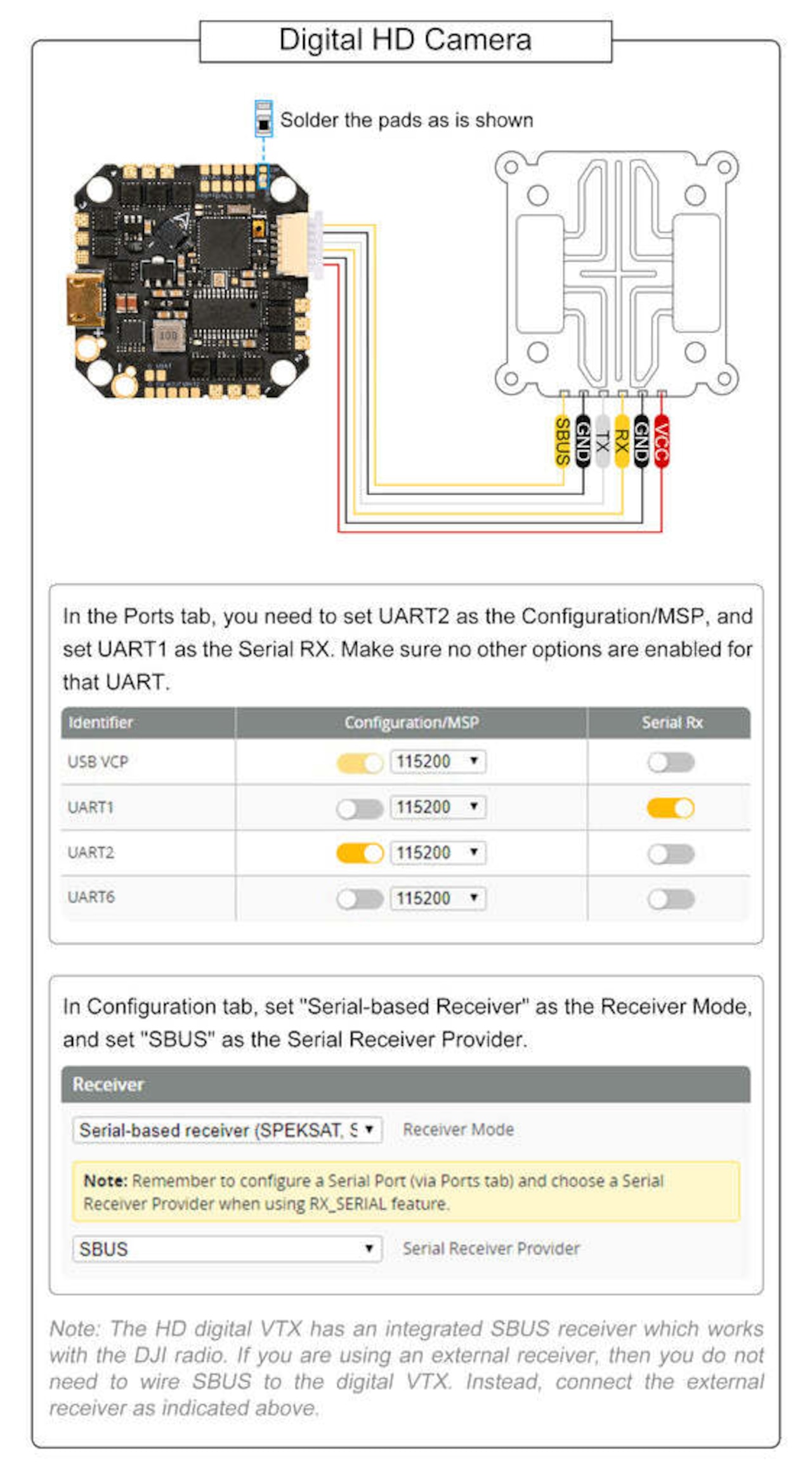

外部 RX/HD デジタル VTX の接続
F411 4S 20A FC V5 は、外部 RX および HD デジタル VTX 用のプラグ アンド プレイ ポートを統合し、パッケージには RX 用の 4 ピン コネクタと HD デジタル VTX 用の 6 ピン コネクタがあります。したがって、パイロットははんだ付け作業を節約するためにポートを使用することを強くお勧めします。

Package
1 * F411 4S 20A Toothpick Brushless Flight Controller V5 BLHeli_S (BMI270)
1 * Cable Pigtail (XT30)
1 * 6-Pin Connector for Digital VTX
1 * 4-Pin Connector for RX
4 * M2x12 Screws
8 * M2 Nuts
4 * M2 Anti-vibration rubber dampers
