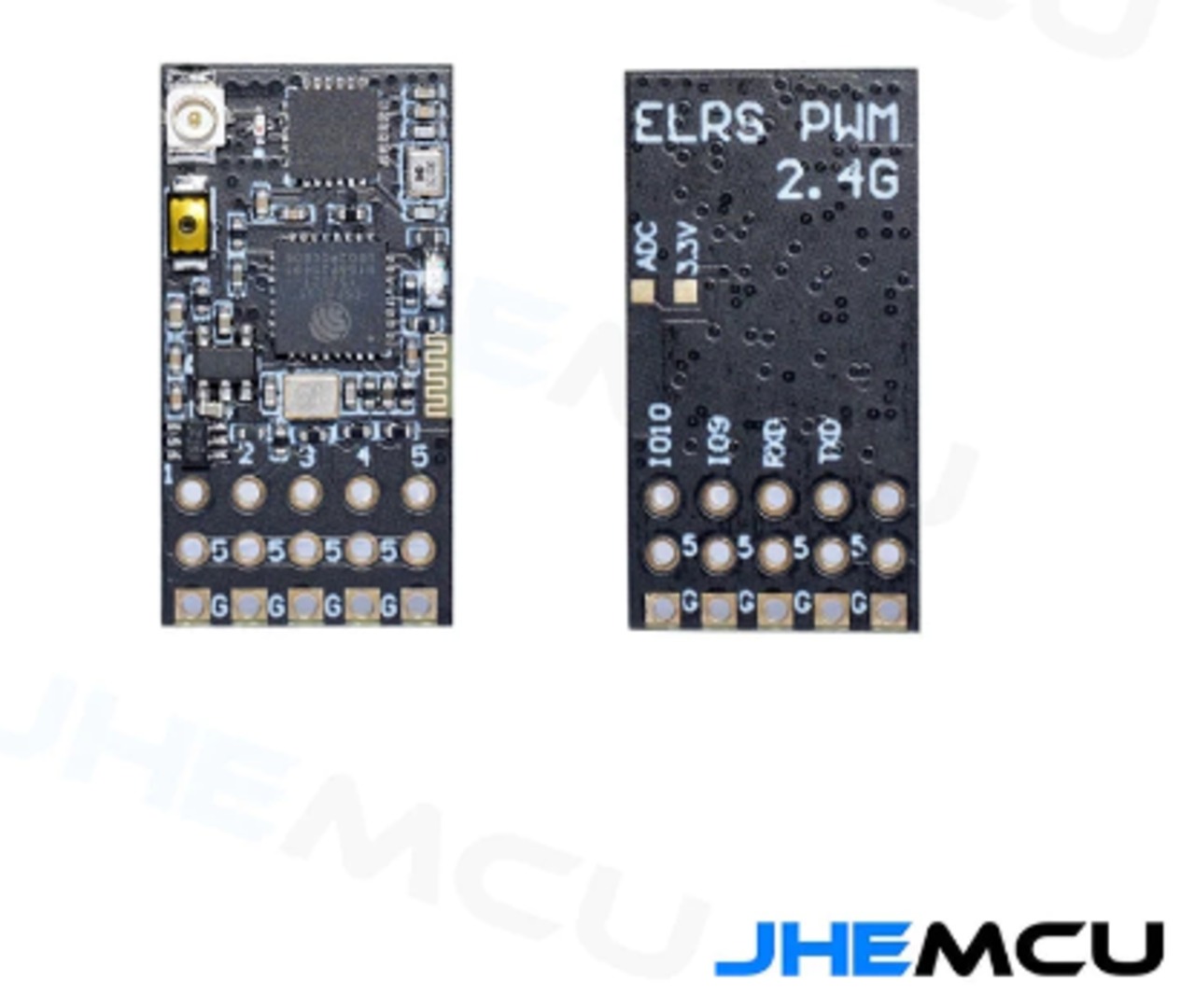

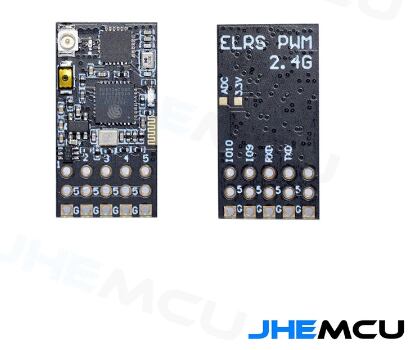

JHEMCU ELRS-2G4-P 2.4GHz ExpressLRS ELRS 5 PWM RC

仕様
ESP8285、SX1280 / 1281
アンテナコネクタ：IPEX MHF 1
5xPWM出力
RF周波数：2.4GHz（2400〜2480MHz）
PWM周波数：50Hz
テレメトリパワー：12dbm
受信プロトコル：PWMまたはCRSF
入力電圧：4〜10V DC @VCCとしての「5」パッド
消費電力：45mA（バインディング）、85mA（wifiモード）
PCBサイズ：25mm x 13mm
重量：アンテナ付き2g

ファームウェア
ExpressLRS MATEK_2400_RX_PWM、またはDIY_2400_RX_PWMP、1〜5 PWM出力を介したPWMレシーバー、4xフル解像度チャネル（CH1-4）、1xスイッチチャネル（AUX1としてのCH5）
ExpressLRS JHEMCU EP24S 2400 RX、TX（CH2）およびRX（CH3）を介したCRSFシリアルレシーバー
UARTまたはWIFIを介したファームウェアの更新
レシーバーとTXモジュールの両方がExpressLRS2.0を実行していることを確認してください
]バインディング
受信機には、BINDING_PHRASEなしでExpressLRS fwV2.0がプリロードされています
1.レシーバーの電源を3回オン/オフします（ファームウェアをブラッシングした後、最初の電源オンは自動的にバインディングモードに入ります）
2. LEDがすばやく2回点滅していることを確認します。これは、レシーバーがバインドモードになっていることを示します。
3.送信機Luaスクリプトの[BIND]ボタンを使用します。これにより、バインディングパルスが送信されます。
4.受信機は、バインディングパルスを受信すると、低速点滅に切り替わります。
5.受信機の電源をオフにしてから再度オンにします。受信機のLEDがゆっくりと点滅して点灯するように切り替わる場合は、送信機に接続されています。

ELRSコンフィギュレーターで点滅
MATEK_2400_RX_PWMまたはDIY_2400_RX_PWMP
通常のシリアルレシーバーとして使用する場合は、Target JHEMCU EP24S 2400RXでフラッシュします。

ESP_NodeMCUで点滅-PyFlasher
1.受信機をUSB-TTLモジュール（RX-TX、TX-RX、5V-5V、G-GND）に接続します
2.で起動ボタンを押したままUSBをPCに接続します。
3.ESP_NodeMCUを開く-PyFlasher
4. USB-TTLモジュールのシリアルポートを選択し、ビンファームウェアをロードし、「デュアル出力（DOUT）」と「はい。すべてのデータをワイプ」を選択します。
5.「FlashNodeMCU」をクリックします
6.点滅した後、受信機の電源をオフにしてから電源をオンにすると、受信機はバインドモードになります（すばやく2回点滅）

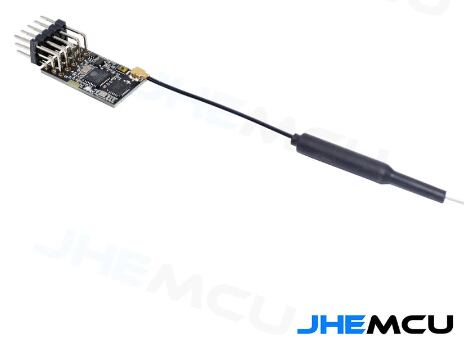

1x ELRS-2G4-PPWMミニRCレシーバー
1x IPEXMHF1アンテナ

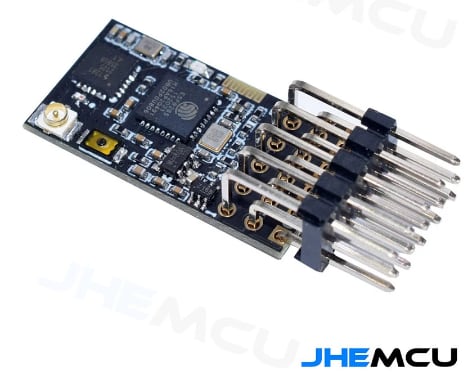

1x X5P2.54列針
