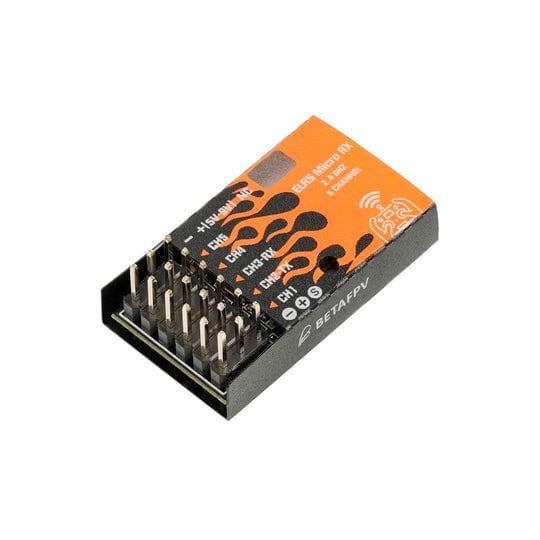

[01070005-1]ELRS Micro Receiver 2.4GHz

BETAFPV Microレシーバーは、RCアプリケーション用のオープンソースRCリンクであるExpressLRSプロジェクトに基づいています。
ExpressLRSは、速度、遅延、および範囲の両方で可能な限り最高のリンクパフォーマンスを実現することを目的としています。
これにより、ExpressLRSは、長距離のパフォーマンスを提供しながら、利用可能な最速のRCリンクの1つになります。

ExpressLRSPWMレシーバー
ExpressLRSは、このモード用に特別に設計された受信機からの直接PWM出力をサポートするようになりました。
BETAFPV ELRSマイクロレシーバーは、固定翼、ヘリコプター、RCカー、ボートなどのアプリケーション用のPWM出力を備えており、RCモデルが制御不能になるのを防ぐことができるフェイルセーフ機能をサポートしています。
さらに、プラグアンドプレイ設計により、非常に使いやすく、使いやすくなっています。

注：PWMレシーバーを使用するには、TXおよびRXファームウェアがELRSV2.0.0であることを確認してください。

マイクロレシーバーは、BETAFPVにPWM出力を備えた最初のELRSレシーバーです。
固定翼機、ヘリコプター、ラジコンカー、ボートなどで広く使用されています。
アンテナ付きで約4.5gの重さがあるため、FPVドローンは持ち運びができません。
プラグアンドプレイ接続ポートを備えたMicroreceiveは、非常に使いやすく、はんだ付けする必要がありません。
マイクロレシーバーは、固定翼、ヘリコプター、RCカー、ボートに使用されます。
ドローン上に構築するには、NanoまたはLiteレシーバーを強くお勧めします。
特にスペースが限られており、軽量が必要な65-85mmのフープドローンでは、Liteレシーバーの方が適しています。

仕様
アイテム：BETAFPVELRSマイクロレシーバー
重量：4.5g（アンテナ付）

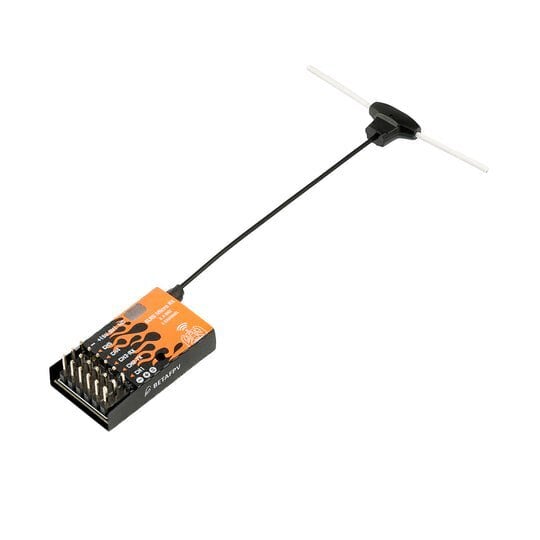

アンテナ：IPEX MHF + Tアンテナ（推奨） 80mmダイポールTアンテナ）。
PWMチャネル：5チャネル
シリアル出力プロトコル：PWMまたはCRSF
サイズ：19mm * 32mm * 9mm（アンテナなし）
MCU：ESP8285 / SX1280 / SX1281
テレメトリパワー：12.5dbm / 17mW
周波数帯域：2.4GHz ISM
入力電圧：5V〜9V DC @ "+"パッド
デフォルトのファームウェアバージョン：ExpressLRS v2.0
適応RCモデルタイプ：マルチローター、固定翼航空機、ヘリコプター、RCカー、RCボートなど。
注： 当社製マイクロレシーバーのファームウェアバージョンはELRS2.0.0です。 ELRS Innovativeチームは、1.xバージョンと互換性のないバージョン2.0.0を正式にリリースしました。
重要なことに、TXモジュールとレシーバーは同じELRSバージョンである必要があります。
そうでない場合、周波数は正常に一致できません。

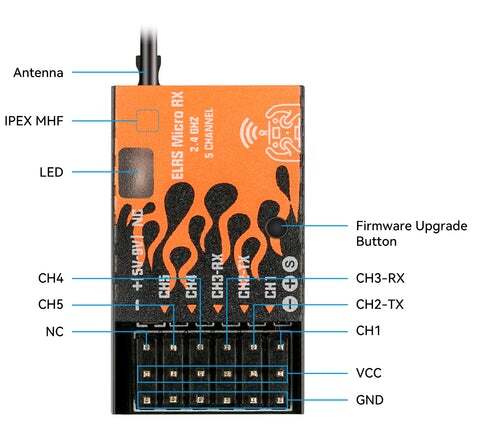

注：マイクロレシーバーはフラッシュCRSF出力ファームウェアもサポートしています。
この場合、CH2はTXに対応し、CH3はRXに対応します。
マイクロレシーバーのファームウェアをフラッシュする方法については、ここをクリックしてください。
https://support.betafpv.com/hc/en-us/articles/4404231679129-How-to-Flash-Firmware-of-ELRS-RX-TX

製本手順
マイクロレシーバーには、正式にメジャーリリースのV2.0.0プロトコルが付属しており、バインディングフレーズ用に設定されていません。したがって、RF TXモジュールが公式にメジャーリリースのV2.0.0プロトコルで動作し、バインディングフレーズが事前に設定されていないことを確認してください。

マイクロレシーバーを3回抜き差しして、バインディングモードに入ります。
LEDが2回点滅していることを確認します。これは、マイクロレシーバーがバインドモードになっていることを示します。
RF TXモジュールまたは無線送信機もバインディングモードに入っていることを確認してください。
バインディングモードは、バインディングパルスを送信します。
LEDライトが点灯している場合は、デバイスが正常にバインドされていることを示しています。
注：デバイスが正常にバインドされると、レシーバーはバインド情報を保存します。
デバイスは自動的に接続されるため、後で使用するときに再バインドする必要はありません。

注：マイクロレシーバーのファームウェアを独自のバインディングフレーズで再フラッシュする場合は、自動バインドを実行するために、RFTXモジュールに同じバインディングフレーズがあることを確認してください。

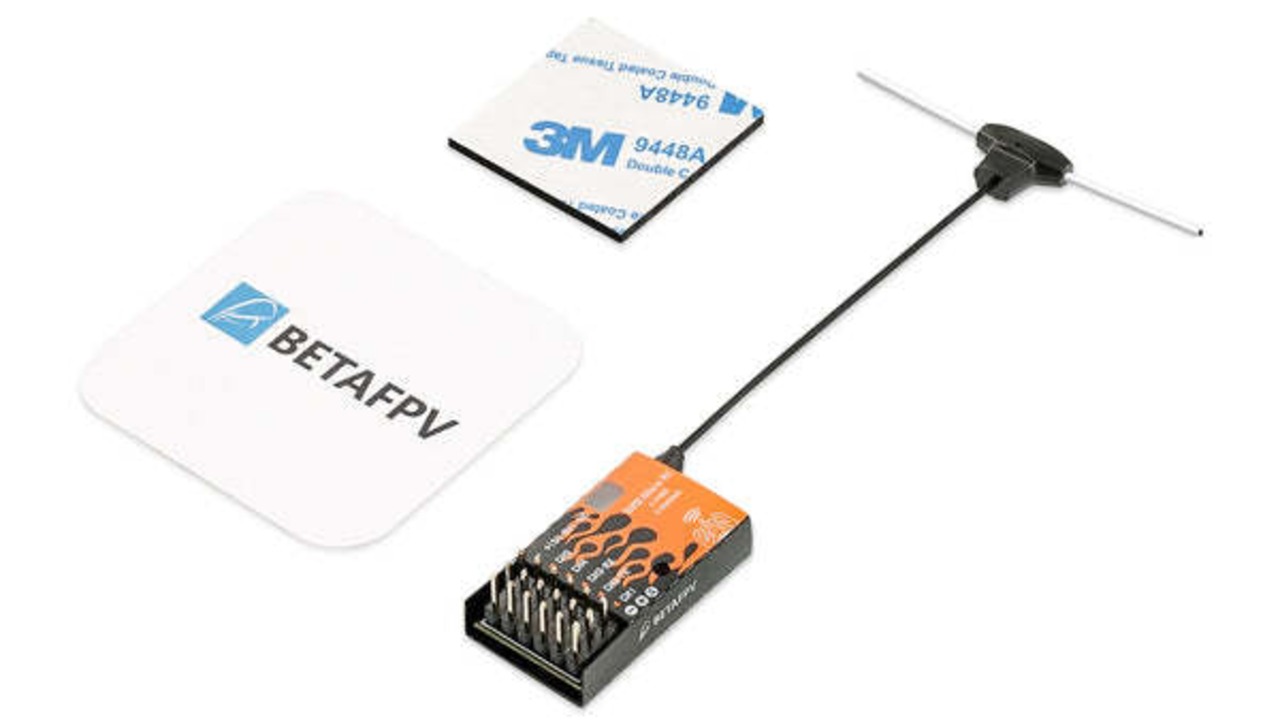

Package
1 * ELRS Micro Receiver
1 * BETAFPV 80mm T antenna
