[01070004-2]BETAFPV ELRS Lite Receiver 2.4GHz Flat Antenna V1.1

BETAFPV Liteレシーバーは、RCアプリケーション用のオープンソースRCリンクであるExpressLRSプロジェクトに基づいています。
ExpressLRSは、速度、遅延、および範囲の両方で可能な限り最高のリンクパフォーマンスを実現することを目的としています。
これにより、ExpressLRSは、長距離のパフォーマンスを提供しながら、利用可能な最速のRCリンクの1つになります。

たくさんのExpressLRSアイテムが利用可能になりました！

NanoRXまたはLiteRX
NanoレシーバーとLiteレシーバーの主な違いは何ですか？

Nanoレシーバー（2.4Gバージョン）は、パワーアンプ（PA + LNA）を備えた最初で（これまでのところ）唯一のレシーバーです。
100mWのテレメトリ出力があり、長距離での感度が向上します。
LiteレシーバーにはPA / LNAが搭載されていないため、テレメトリパワーはRFチップSX1280に17​​mWで付属していたものと同じです。

その上、Nanoレシーバーには通常の外部ダイポールTアンテナが付属しています。
LiteレシーバーにはSMDセラミックアンテナがあり、理論的にはそれほど長距離ではありません。

十分なスペースがある場合は、Nanoレシーバーを強くお勧めします。
スペースが限られており、軽量が必要な65〜85 mmのフープドローンでは、Liteレシーバーの方が適しています。

タワーアンテナでもフラットアンテナでも、どちらのバージョンも制御、航続距離、安定性において優れた性能を発揮し、パイロットに優れた飛行体験をもたらします。

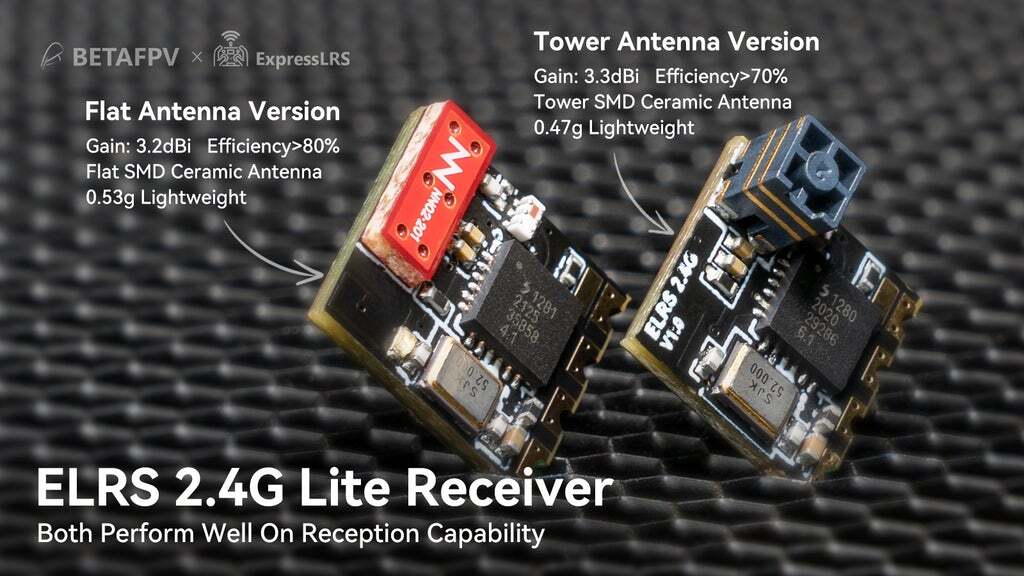

下のグラフは、2つのアンテナの基本情報です。両方のアンテナのゲインがほぼ同じであることが示されています。
ただし、フラットアンテナの効率はタワーアンテナよりも優れています。
それにもかかわらず、タワーアンテナとフラットアンテナは、同じ出力電力と周波数のTXを使用することで、約600mの範囲に到達できます。

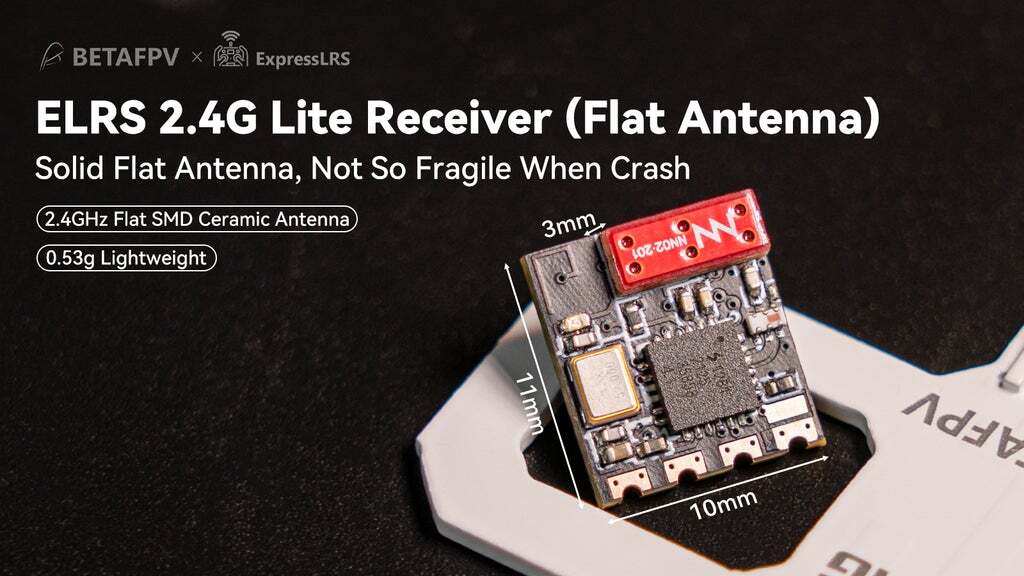

フラットアンテナ
重さ0.53g
サイズ11mm * 10mm * 3mm
ゲイン3.2dBi
無線効率>80％
リターンロス<-7
範囲（TX 100mW 150Hz）約600m

仕様
重量：0.53g（フラットSMDセラミックアンテナ付き）
サイズ：10mm * 10mm * 3mm
MCU：ESP8285
テレメトリパワー：17mW
周波数帯（ナノレシーバー2.4Gバージョン）：2.4GHz ISM
入力電圧：5V
アンテナ：統合SMDセラミックアンテナ

ダイアグラム
以下に示すフラットアンテナ2.4Gバージョン図を備えたLiteレシーバー。

注：当社が製造したLiteレシーバーフラットアンテナv1.1のファームウェアバージョンはELRS2.0.0です。 ELRSイノベーティブチームはバージョン2.4.0を正式にリリースしました。ELRSの公式ファームウェアをフラッシュする場合は、最新のExpressLRS-Configuratorをダウンロードするか、フラッシュのマニュアルをお読みください。 重要なことに、TXモジュールとレシーバーは同じELRSバージョンである必要があります。そうでない場合、周波数は正常に一致しません。

ExpressLRSについてもっと知る
ExpressLRSは、RCアプリケーション向けのオープンソースのRCリンクです。誰もがこのプロジェクトをGithubで見つけたり、Facebookグループのディスカッションに参加したりできます。

ExpressLRSは、RXおよびTX用のSemtech LoraSX127xまたはSX1280ハードウェアにそれぞれ基づいています。
これは、速度、遅延、および範囲の両方で可能な限り最高のリンクパフォーマンスを達成することを目的としています。
900 MHzでは、最大200Hzのパケットレートがサポートされます。
2.4 GHzでは、現在、カスタムOpenTXビルドで500Hzのブリスターがサポートされています。
これにより、ExpressLRSは、長距離のパフォーマンスを提供しながら、利用可能な最速のRCリンクの1つになります。

ますます多くのベンダーが、ELRSを在庫している無線送信機、ELRS受信機を内蔵したドローン、JRベイ用のELRS TXモジュール、Nanoベイなど、さまざまな部分でExpressLRS無線プロトコルをサポートし始めています。
BETAFPVチームはこのプロジェクトに参加し、一連のExpressLRSコンポーネントを提供します。

構成とバインド
ExpressLRSは、Crossfireシリアルプロトコル（別名CRSFプロトコル）を使用して、レシーバーとフライトコントローラーボードの間で通信します。
したがって、フライトコントローラーボードがCRSFシリアルプロトコルをサポートしていることを確認してください。
次に、Betaflightファームウェアを備えたフライトコントローラーを使用して、CRSFプロトコルの設定方法を示します。

ELRSLiteレシーバーとFCボードの接続を以下に示します。

Betaflight Configuratorの[ポート]タブで、対応するUART（以下のUART3など）をシリアル受信として有効にします。

[構成]タブで、[受信者]パネルの[シリアルベースの受信者]を選択し、プロトコルとして[CRSF]を選択します。
ここではテレメトリはオプションであり、テレメトリに使用されている送信スロットにより、スティックの更新レートが低下します。

Liteレシーバーには、公式にメジャーリリースのV1.1.0プロトコルが付属しており、バインディングフレーズは含まれていません。
Liteレシーバーは、電源のオン/オフを3回行うことでバインディングステータスに入ることができます。

Liteレシーバーを3回プラグインおよびアンプラグインします。
LEDがすばやく2回点滅していることを確認します。
これは、レシーバーがバインドモードになっていることを示します。
RF TXモジュールまたは無線送信機がバインディングステータスになり、バインディングパルスが送信されることを確認します。
受信機が点灯している場合、それはバインドされています。
注：一度バインドすると、レシーバーはバインド情報を保存します。
電源を入れ直し、自動接続に成功します。

注：レシーバーのファームウェアを独自のバインディングフレーズで再フラッシュする場合は、TXモジュールに同じバインディングフレーズがあることを確認してください。
この状況では、RFTXモジュールとレシーバーが自動的にバインドされます。

内容物
1 * BETAFPV ELRS Liteレシーバー（フラットアンテナ）
2 *スペアシュリンクチューブ
4 * 30awgシリコン接続ワイヤ（黒1本、赤1本、白1本、黄色1本）
